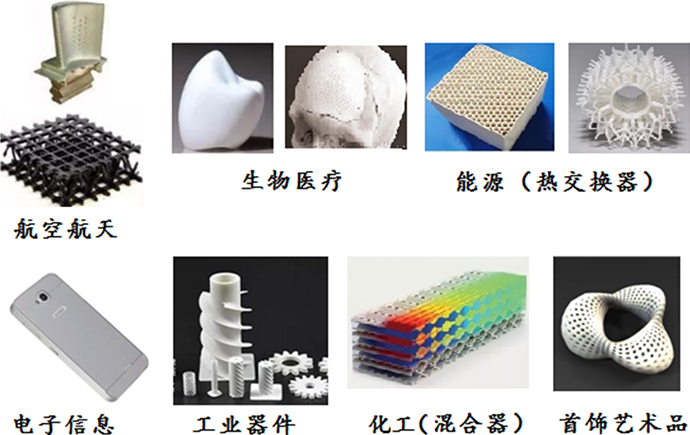

應(yīng)用領(lǐng)域：生物醫(yī)療，能源（熱交換器），航空航天，電子信息，工業(yè)器件，化工（混合器），首飾藝術(shù)品等。

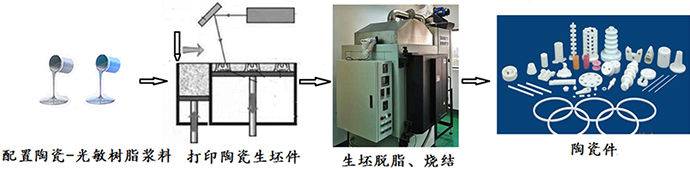

近年來(lái)，陶瓷3D打印逐漸興起，據(jù)國(guó)際權(quán)威機(jī)構(gòu)預(yù)測(cè)，3D打印陶瓷市場(chǎng)的全球規(guī)模有望從2016年的2780萬(wàn)美元，增長(zhǎng)至2021年的1.315億美元，年增長(zhǎng)率將高達(dá)29.6%，2027年將達(dá)到10億美元，在航空航天，醫(yī)療，工業(yè)制造甚至消費(fèi)品領(lǐng)域?qū)?huì)迅速普及.陶瓷3D打印有多種方法，較先進(jìn)方法采用的原料是陶瓷-光敏樹(shù)脂漿料.工藝流程如下:

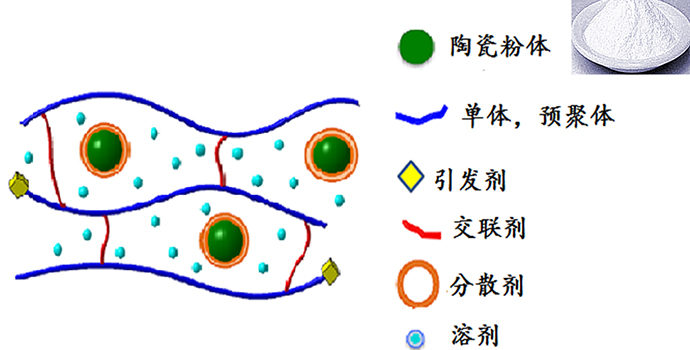

陶瓷-光敏樹(shù)脂漿料的組成：
陶瓷3D打印機(jī)的兩種流行機(jī)型(基于光固化陶瓷-光敏樹(shù)脂漿料的成形原理)：

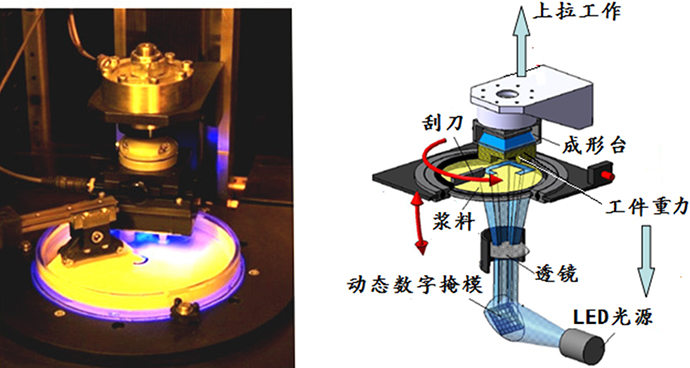

1、光投影（DLP）固化陶瓷-光敏樹(shù)脂漿料
打印的氧化鋯陶瓷測(cè)試件性能：
4點(diǎn)彎曲強(qiáng)度：650MPa；
密度：6.01g/cm3；

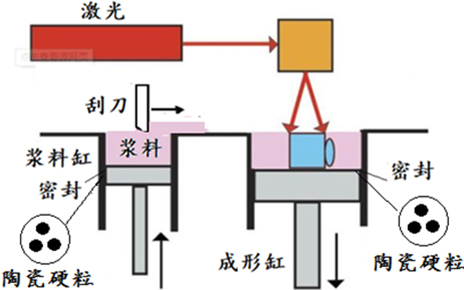

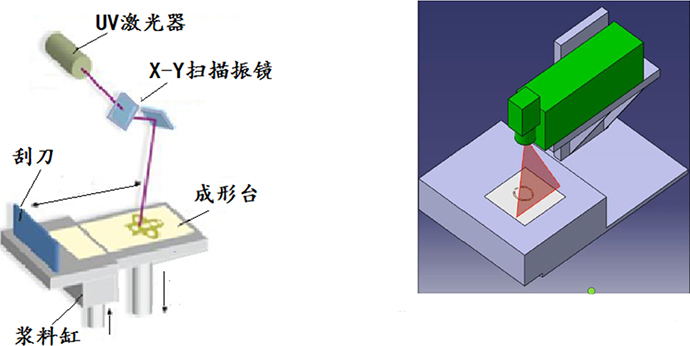

2、激光掃描（SLA）固化陶瓷-光敏樹(shù)脂漿料
打印氧化鋯陶瓷測(cè)試件3點(diǎn)彎曲強(qiáng)度：1100MPa；
相對(duì)密度：99%；

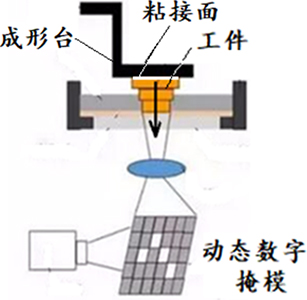

DLP式陶瓷3D打印機(jī)缺點(diǎn)：
（1）由于工件過(guò)重會(huì)使粘接面松脫，以及動(dòng)態(tài)數(shù)字掩模尺寸限制，難于打印較大陶瓷件。
（2）可調(diào)光學(xué)參數(shù)有限，一般只能調(diào)節(jié)整個(gè)打印層面的曝光時(shí)間，難于根據(jù)工藝要求，在打印層面的不同區(qū)域，采用不一致的光強(qiáng)、曝光時(shí)間等參數(shù)，因此工藝靈活性不足，不利于工藝優(yōu)化，難于打印梯度組織陶瓷件。
SLA式陶瓷3D打印機(jī)缺點(diǎn)：
（1）漿料中的陶瓷硬?？赡苓M(jìn)入密封，造成漿料缸和成形缸的活塞運(yùn)動(dòng)障礙，甚至卡死。
（2）漿料缸中需注入較大量漿料，可能因長(zhǎng)時(shí)間暴露在大氣紫外線中而固化失效。
3DCP-200主要技術(shù)參數(shù)：
可打印陶瓷件尺寸（mm）：φ200*80；
最小分層厚度（um）：25；
激光器：紫外，3W，355nm；
光斑尺寸（um）：40可調(diào)；
振鏡：3D振鏡，自動(dòng)調(diào)節(jié)焦距；
三點(diǎn)彎曲強(qiáng)度：750~1000MPa；
可打印材料：氧化鋯陶瓷，氧化鋁陶瓷，生物陶瓷及其它工業(yè)陶瓷與光敏樹(shù)脂混合而成的漿料；
3DCP系列陶瓷3D打印機(jī)采用自主的陶瓷漿料和3D打印技術(shù)，有如下特點(diǎn)：
（1）采用先進(jìn)激光掃描（SLA）成形原理。激光固化陶瓷– 光敏樹(shù)脂漿料后，形成3D陶瓷生坯件，然后經(jīng)脫脂與高溫?zé)Y(jié)，構(gòu)成陶瓷件。
（2）漿料性能穩(wěn)定，打印陶瓷件的密度和強(qiáng)度高。采用高陶瓷容積比的漿料，所含成分長(zhǎng)時(shí)間不偏析、不沉降，打印陶瓷件有高密度和高強(qiáng)度（氧化鋯陶瓷測(cè)試件的3點(diǎn)彎曲強(qiáng)度可達(dá)750 -1000 MPa）。

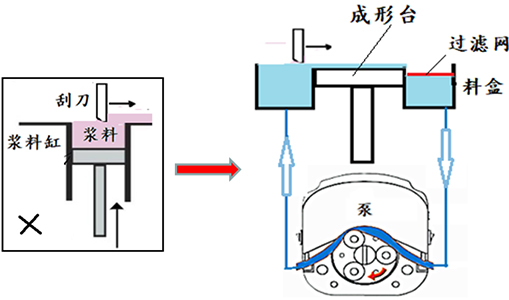

（3）創(chuàng)新：采用泵循環(huán)式加料與余料回收，材料利用率高。不設(shè)置活塞式漿料缸，采用蠕動(dòng)泵使陶瓷漿由料盒流至成形臺(tái)，并循環(huán)工作，回收剩余的陶瓷漿料，正常打印所需漿料容積小于1 L，特別適合打印材料研發(fā)。

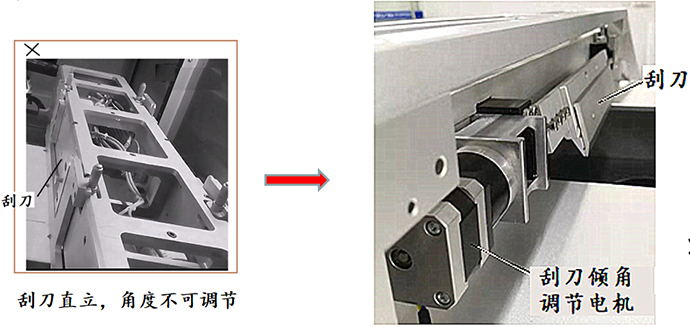

（4）創(chuàng)新：刮刀傾角可變，鋪設(shè)漿料薄層均勻、平坦。能根據(jù)陶瓷漿料的黏度，優(yōu)化刮刀傾角，確保漿料薄層達(dá)到25μm。

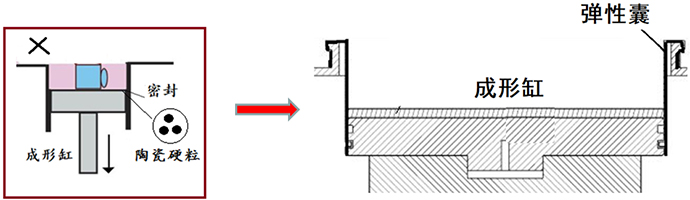

（5）創(chuàng)新：采用彈性囊式成形缸，無(wú)需密封圈，運(yùn)行更可靠。漿料中細(xì)小陶瓷硬粒不會(huì)造成運(yùn)動(dòng)障礙和卡死。
（6）多項(xiàng)打印參數(shù)可調(diào)，工藝性和材料適應(yīng)性好?？烧{(diào)節(jié)的參數(shù)有：激光輸出功率、光斑尺寸、激光焦點(diǎn)、激光掃描速度和掃描路徑、刮刀傾角和打印速度，從而能確保陶瓷件層間可靠粘結(jié)、表面光潔和高打印效率，并可打印梯度組織陶瓷件。因此，與DLP式陶瓷3D打印機(jī)相比較，有更好的工藝性和材料適應(yīng)性。

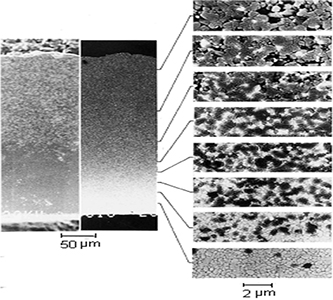

3D打印陶瓷器件的梯度組織微觀照片：
3D陶瓷打印機(jī)打印案例：

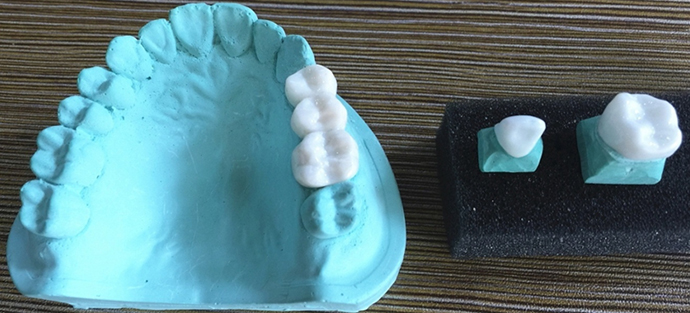

1、氧化鋯陶瓷義齒：

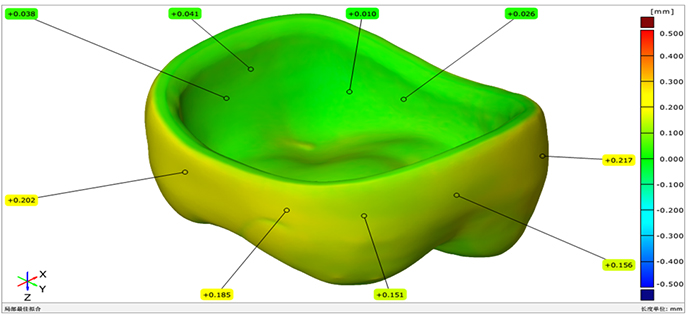

打印氧化鋯陶瓷牙冠精度：采用德國(guó)ATOS光學(xué)掃描儀，對(duì)打印并脫脂燒結(jié)的氧化鋯陶瓷牙冠與設(shè)計(jì)牙冠比對(duì)表明，其關(guān)鍵內(nèi)腔形貌尺寸誤差小于41微米。

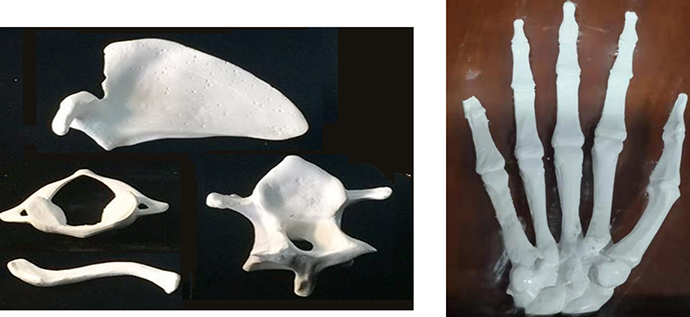

2、人體骨骼：

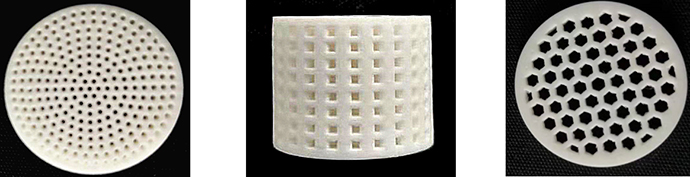

3、三維貫通多孔陶瓷件（孔徑小于0.10mm）

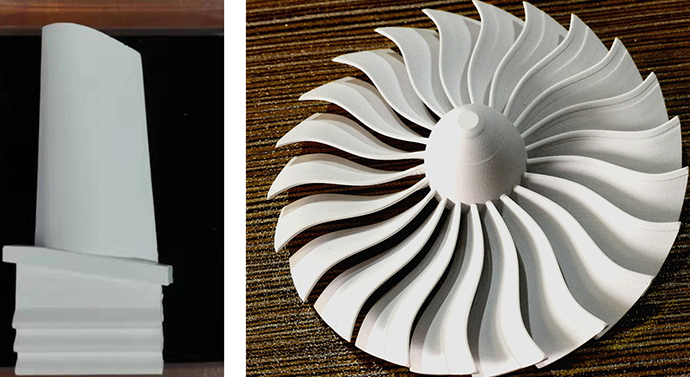

4、飛機(jī)發(fā)動(dòng)機(jī)器件

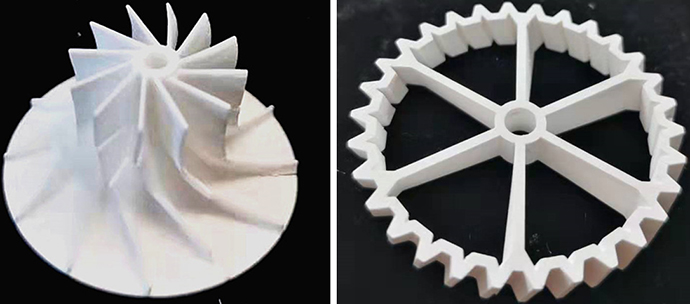

5、機(jī)械零件

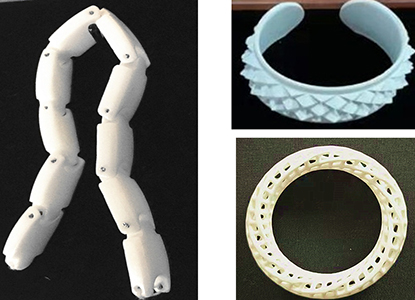

6、裝飾件
|
華東華南地區(qū)
