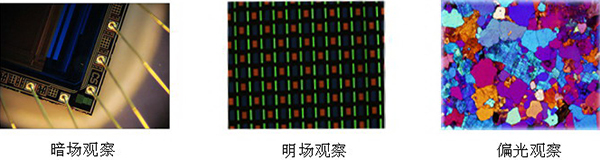

MMAS-22集成電路明暗場金相顯微鏡分析系統適用于對工件表面的組織結構與幾何形態進行顯微觀察。采用優良的無限遠光學系統與模塊化功能設計理念，可以方便升級系統，實現偏光觀察、暗場觀察等功能，導柱升降裝置，可以快速調整工作臺與物鏡之間的距離，適用于不同厚度工件檢測。機械移動式載物平臺可有效定位工件觀察部位。調焦機構采用圓柱滾子導向傳動，機構升降平穩。產品適用于精密零件，集成電路，包裝材料等產品檢測。MMAS-22系統配備了研潤自主研發的MMAS測量分析系統以及MOS高端光學系統。
技術特點：
1、100%攝影通光，適合低照度顯微圖像拍攝；
2、無限遠光學系統，可選配暗場物鏡；
技術參數：
目鏡：大視野WF10X(視場數Φ22mm）；
明暗場物鏡：
PLL5X/0.12BD，工作距離：8.05mm；
PLL10X/0.25BD，工作距離：7.86mm；
PLL20X/0.40BD，工作距離：7.23mm；
PLL50X/0.70BD，工作距離：1.75mm；
目鏡筒：三目鏡30度傾斜，可100%通光攝影；
落射照明：12V50W鹵素?zé)?，亮度可調；內置視場光欄、孔徑光欄、(黃、藍、綠、磨砂玻璃)濾色片轉換裝置，推拉式檢偏器與起偏器；
調焦機構：粗微動同軸調焦,帶粗動手輪松緊度調整裝置,微動格值:2μm；
轉換器：五孔(內向式滾珠內定位) ；
工作臺：外形尺寸：300mm*240mm；
載物臺：機械式載物臺外形尺寸：185mmX140mm，移動范圍：橫向35mm，縱向:30mm；
標準配置：
1、主機；
2、物鏡：4只；
3、目鏡：1套；
4、適配鏡：1X；
5、接口：1只；
6、電腦：1套；
7、MMAS分析系統：1套；
8、隨機文件：1套；
選配件：
1、目鏡：10X分劃廣角目鏡(Φ22mm),格值0.1mm/格；
2、明暗場物鏡：
PL L40X/0.6 BD，工作距離：3 mm；
PL L60X/0.70 BD，工作距離：1.65mm；
PL L80X/0.80 BD，工作距離：0.80mm；
PL L100X/0.85 BD，工作距離:0.4 mm；
3、適配鏡：0.4、0.5、0.5X帶分劃尺,格值0.1mm/格；
4、VIDEO輸出攝像儀；
5、數碼攝像機；
專業金相測量分析軟件功能:
MMAS金相顯微測量分析系統的核心功能是根據金相圖像進行級別評定。目前以具備400多個按國家及行業標準制作的專業功能模塊。
MMAS金相顯微測量分析系統具備數十種圖像處理功能、同時具備報告處理、幾何測量、定倍打印、圖像拼接等多種輔助功能。
MMAS金相顯微測量分析系統還可以定制圖像共聚焦、三維光圖等專業功能。
MMAS金相顯微測量分析系統是為從事金相檢驗的單位或個人專門開發的一套計算機軟件系統，它的基本原理是：用視頻采集卡或數碼相機等硬件設備，采集到金相顯微鏡中的金相圖片，再對該圖片進行處理和分析，得到相關檢驗結果。
1.自動評級：
本軟件以檢驗標準為依據，開發出了近百余個類別兩百余種軟件功能模塊，用戶可根據需要，選擇檢驗項目，在本軟件的幫助下，完成檢驗工作。
2.新建報告：
可按用戶需求制作報告文檔的錄入界面、軟件可自動生成電子報告文檔，并提供報告的保存和打印功能。
3.打開報告：
打開并瀏覽已經保存的報告文件。
4.幾何測量：
本軟件提供了“直線”、“矩形”、“圓”、“多邊形”、“角度”等多種測量工具及測量方法，可完成長度、面積、角度等測量工作。
5.查看圖庫：
用戶可選擇查看本軟件收錄的所有金相圖譜，本軟件金相圖譜由用戶提供原始資料，由我方錄入。
6.定倍打印：
可一次裝入多副圖片，并可對其進行圖像處理，設置說明文字和打印版面，進而生成一份適合各種行業特殊要求的報告文件。
7.圖像拼接：
將采集到的不同視場圖像拼接成一幅完整的圖像。
7.圖像共聚焦：
該功能模塊的作用是：將拍攝對象相同、但焦距不同的幾張照片，重合成一張清晰的照片。界面及重合效果.
8.三維光圖：
本模塊通過對圖像組織亮度的分析，構建二維圖像的三維模型，該軟件模塊可檢查被觀測試樣是否平整。
|
