MMAS-9落射式偏光金相顯微鏡測量分析系統適用于對不透明物體的顯微觀察。采用柯拉照明系統，配置優良的長工作距平場消色差物鏡與大視野物鏡，可提供出色的光學性能。產品主體采用“T”型防振結構設計，適用于大試樣的顯微觀察。寬大的載物平臺可慢速或快速移動試樣。產品造型美觀，操作方便，是金屬學、精密工程學、電子學等研究的理想裝備。MMAS-9系統配備了研潤自主研發的MMAS測量分析系統以及MOS高端光學系統。
一、技術特點：
1、觀察系統：鉸鏈?zhǔn)接^察鏡筒，30度傾斜，單視度可調，內置檢偏器，可自由切換正常觀察與偏光觀察。WF10X大視野平場目鏡，視場范圍直徑18mm。
2、機械載物臺：大范圍三層機械式載物臺，尺寸250*230mm；移動范圍154*154mm。
3、落射照明系統：6V，20W鹵素?zé)?，亮度可調。可以自由選擇正常觀察與偏光觀察。插板式濾色片組，帶有黃綠藍三種濾色片和磨砂玻璃。
4、偏光觀察系統：內置起偏器、視場光闌和孔徑光闌，可實現偏光觀察，能有效控制視場范圍，調節視場襯度，且視場光闌中心可調。
5、選配件：
5.1大視野目鏡：WF16X（直徑11mm）；
5.2分劃板：10X（直徑18mm），格值0.1mm/格；
5.3長距平場消色差物鏡（無蓋玻璃）：PLL50X/0.7、PLL60X/0.75、PLL100X/0.85（彈簧）；
5.4平場消色差物鏡（無蓋玻璃）：PLL100X/1.25（彈簧，油）；
5.5適配鏡：0.4X、0.5X、1X、0.5帶0.1mm/格分化尺；
5.6數碼攝像機；
5.7MMAS-9A超大機械式載物臺，尺寸280*270mm；移動范圍204*204mm。
二、技術參數：
| 目鏡 |
大視野 WF10X(Φ18mm) |
| 物鏡 |
長距平場消色差物鏡(無蓋玻片)PL 5X/0.12 |
| |
長距平場消色差物鏡(無蓋玻片)PL L10X/0.25 |
| |
長距平場消色差物鏡(無蓋玻片)PL L20X/0.40 |
| |
長距平場消色差物鏡(無蓋玻片)PL L40X/0.60 |
| |
長距平場消色差物鏡(無蓋玻片)PL L80X/0.80 |
| 放大倍數 |
50~800X |
| 目鏡筒 |
三目鏡,傾斜30度,(內置檢偏振片,可進行切換) |
| 落射照明系統 |
6V 20W鹵素?zé)?亮度可調 |
| |
落射照明器帶視場光欄、孔徑光欄、起偏振片,(黃,藍,綠)濾色片和磨砂玻璃 |
| 調焦機構 |
粗微動同軸調焦, 微動格值:0.7μm,粗動松緊可調，帶鎖緊和限位裝置 |
| 轉換器 |
五孔(內向式滾珠內定位)； |
| 載物臺 |
三層機械移動式(尺寸:250mmX230mm,移動范圍:154mmX154mm) |
| 外形尺寸 |
445*452*250 |
| 配備系統 |
主機+MMAS數據處理系統1套+MOS光學系統一套+電腦一套 |
三、性能特點：
1、配置大視野目鏡和長距平場消色差物鏡(無蓋玻片)，視場大而清晰。
2、粗微動同軸調焦機構，粗動松緊可調，帶鎖緊和限位裝置，微動格值:0.7μm。
3、T形機架結構，超低位前置粗微動同軸機構，粗動調節旋鈕松緊可調，能夠提高檢測效率與操作舒適度。
4、6V20W鹵素?zé)?，亮度可調。

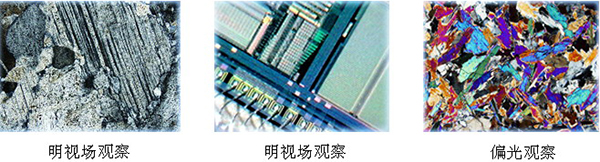

5、三目鏡筒，可自由切換正常觀察與偏光觀察。
軟件功能:
MMAS金相顯微測量分析系統的核心功能是根據金相圖像進行級別評定。目前以具備400多個按國家及行業標準制作的專業功能模塊。
MMAS金相顯微測量分析系統具備數十種圖像處理功能、同時具備報告處理、幾何測量、定倍打印、圖像拼接等多種輔助功能。
MMAS金相顯微測量分析系統還可以定制圖像共聚焦、三維光圖等專業功能。
MMAS金相顯微測量分析系統是為從事金相檢驗的單位或個人專門開發的一套計算機軟件系統，它的基本原理是：用視頻采集卡或數碼相機等硬件設備，采集到金相顯微鏡中的金相圖片，再對該圖片進行處理和分析，得到相關檢驗結果。
1.自動評級：
本軟件以檢驗標準為依據，開發出了近百余個類別兩百余種軟件功能模塊，用戶可根據需要，選擇檢驗項目，在本軟件的幫助下，完成檢驗工作。
2.新建報告：
可按用戶需求制作報告文檔的錄入界面、軟件可自動生成電子報告文檔，并提供報告的保存和打印功能。
3.打開報告：
打開并瀏覽已經保存的報告文件。
4.幾何測量：
本軟件提供了“直線”、“矩形”、“圓”、“多邊形”、“角度”等多種測量工具及測量方法，可完成長度、面積、角度等測量工作。
5.查看圖庫：
用戶可選擇查看本軟件收錄的所有金相圖譜，本軟件金相圖譜由用戶提供原始資料，由我方錄入。
6.定倍打?。?br />
可一次裝入多副圖片，并可對其進行圖像處理，設置說明文字和打印版面，進而生成一份適合各種行業特殊要求的報告文件。
7.圖像拼接：
將采集到的不同視場圖像拼接成一幅完整的圖像。
7.圖像共聚焦：
該功能模塊的作用是：將拍攝對象相同、但焦距不同的幾張照片，重合成一張清晰的照片。界面及重合效果.
8.三維光圖：
本模塊通過對圖像組織亮度的分析，構建二維圖像的三維模型，該軟件模塊可檢查被觀測試樣是否平整。
|
