MMAS-4圖像處理型金相顯微鏡測量分析系統是將傳統的光學顯微鏡與計算機通過光電轉換有機的結合在一起，不僅可以在目鏡上作顯微觀察，還能在計算機顯示屏幕上觀察圖像，并能將所需要的圖片進行編輯、保存和打印,同時還可以對金相組織結構進行數據處理分析,對照金相模塊自動評級等。MMAS-4系統配備了研潤自主研發的MMAS測量分析系統以及MOS高端光學系統。
二、MMAS-4金相顯微鏡測量分析系統主要用途：
金相顯微鏡測量分析系統主要用于鑒別和分析金屬內部結構組織，它是金屬學研究材料金相組織結構的重要儀器：鑄造、冶煉、熱處理后材料金相組織的研究；原材料的檢驗或材料處理后的分析等均應使用本儀器。也是電子、光纖、紡織、印刷及微顆粒、粉末等行業研究表面形態的有效手段，是科研、教學、生產的企事業單位的常規必備設備。倒置式金相顯微鏡測量分析系統為傳統型倒置金相顯微鏡測量分析系統，操作時試樣觀察表面向下，并與工作臺面重合，而對試樣的高度和平行度無要求，適合于外形不規則或較大的試樣。
三、MMSA-4金相顯微鏡測量分析系統技術規格：
型號/規格 |
MMAS-4 |
電腦數據處理型金相顯微鏡測量分析系統 |
1 、目鏡筒 |
倒置式三目鏡筒 |
鏡筒傾角:30度 |
眼瞳調節范圍:53-75mm,目鏡屈光度可調 |
2 、平場目鏡: |
10倍,視場直徑18mm |
選購:16x(Φ11mm)平場目鏡、10x(Φ18mm)分劃目鏡格值0.1mm/格 |
3、物鏡: |
放大倍率：10 、20 、40 、100倍, |
數值孔徑分別為:0.25;0.40;0.6;1.25. |
工作距離為:8.8;8.6;3.7;0.44 |
選購：PL 5X/0.12、PL L 60X/0.75(彈簧)、PL L 100X/0.85 (彈簧) |
4、總放大倍率 |
光學總放大倍數:100-1000倍;選配總放大倍數:1600倍 |
5、轉換器 |
四孔滾珠內定位（可選配五孔） |
6、濾色片 |
黃綠藍三種濾色片 |
7、機械筒長 |
160mm |
8、帶限位和松緊調節裝置 |
同軸粗動調焦系統升降:30mm |
同軸微動調焦系統微動格值:0.002mm（2μm） |
9、同軸調節的雙層機械移動 |
載物臺規格:180×150mm |
移動范圍:15×15mm |
10、載物臺孔徑 |
ф10mm;ф20mm |
11、照明系統 |
柯勒照明 6V/20W 鹵素?zé)?亮度可調 |
12、電源 |
220V/50HZ或（選配）110V/60HZ |
13、外形尺寸 |
560*195*345 |
14、配備系統 |
主機+MMAS數據處理系統1套+MOS光學系統一套+電腦一套 |
四、技術特征：
1、觀察系統：鉸鏈?zhǔn)接^察鏡筒，30度傾斜，單視度可調。WF10X大視野平場目鏡，視場范圍直徑18mm。

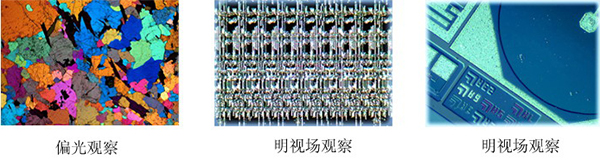

2、機械載物臺：機械移動載物平臺，內置可旋轉圓形載物臺板。為滿足偏光鏡檢的要求，在進行偏光觀察時可旋轉圓形載物臺板。
3、照明系統：柯拉照明?？讖焦鈾谂c視場光欄可通過撥盤進行孔徑大小調整。選配的起偏器可90度調整偏振角，以觀察不同偏振狀態下的顯微圖像。
4、選配件：
4.1大視野目鏡：WF16X（直徑11mm）；
4.2分劃板：10X（直徑18mm），格值0.1mm/格；
4.3長距平場消色差物鏡（無蓋玻璃）：PL5X/0.12、PLL60X/0.75（彈簧）、PLL100X/0.85（彈簧）；
4.4消色差物鏡（無蓋玻璃）：60X/0.85；
4.5轉換器：五孔（滾珠內定位）；
4.6簡易偏光裝置:起偏鏡組、檢偏鏡組；
4.7適配鏡：0.4X、0.5X、1X、0.5帶0.1mm/格分化尺；
4.8數碼攝像機；
軟件功能:
MMAS金相顯微測量分析系統的核心功能是根據金相圖像進行級別評定。目前以具備400多個按國家及行業標準制作的專業功能模塊。
MMAS金相顯微測量分析系統具備數十種圖像處理功能、同時具備報告處理、幾何測量、定倍打印、圖像拼接等多種輔助功能。
MMAS金相顯微測量分析系統還可以定制圖像共聚焦、三維光圖等專業功能。
MMAS金相顯微測量分析系統是為從事金相檢驗的單位或個人專門開發的一套計算機軟件系統，它的基本原理是：用視頻采集卡或數碼相機等硬件設備，采集到金相顯微鏡中的金相圖片，再對該圖片進行處理和分析，得到相關檢驗結果。
1.自動評級：
本軟件以檢驗標準為依據，開發出了近百余個類別兩百余種軟件功能模塊，用戶可根據需要，選擇檢驗項目，在本軟件的幫助下，完成檢驗工作。
2.新建報告：
可按用戶需求制作報告文檔的錄入界面、軟件可自動生成電子報告文檔，并提供報告的保存和打印功能。
3.打開報告：
打開并瀏覽已經保存的報告文件。
4.幾何測量：
本軟件提供了“直線”、“矩形”、“圓”、“多邊形”、“角度”等多種測量工具及測量方法，可完成長度、面積、角度等測量工作。
5.查看圖庫：
用戶可選擇查看本軟件收錄的所有金相圖譜，本軟件金相圖譜由用戶提供原始資料，由我方錄入。
6.定倍打印：
可一次裝入多副圖片，并可對其進行圖像處理，設置說明文字和打印版面，進而生成一份適合各種行業特殊要求的報告文件。
7.圖像拼接：
將采集到的不同視場圖像拼接成一幅完整的圖像。
7.圖像共聚焦：
該功能模塊的作用是：將拍攝對象相同、但焦距不同的幾張照片，重合成一張清晰的照片。界面及重合效果.
8.三維光圖：
本模塊通過對圖像組織亮度的分析，構建二維圖像的三維模型，該軟件模塊可檢查被觀測試樣是否平整。
|
