PBAS-26正置無限遠透射偏光顯微鏡分析系統是利用光的偏振特性對具有雙折射性物質進行研究鑒定的必備儀器, 可供廣大用戶進行透射單偏光觀察，正交偏光觀察，錐光觀察。廣泛應用于地質、化工、醫療、藥品等領域的研究與檢驗，也可進行液態高分子材料，生物聚合物及液晶材料的晶相觀察，是科研機構與高等院校進行研究與教學的理想儀器。
PBAS-26正置無限遠透射偏光顯微鏡分析系統是將傳統光學偏光顯微鏡與計算機或數碼相機通過光學技術、電子技術、軟件技術等結合在一起的高端偏光顯微分析系統，除了具備偏光顯微鏡的一般性能外，還具備了數據分析、保存、編輯、打印等功能，同時更方便和更直觀的對微觀狀態進行科學實驗。該系統配備了研潤自主研發的PBAS測量分析系統以及POS高端光學系統。
一、主機技術參數：
系統放大倍數：320~4800X（19寸顯示器）；
光學放大倍數：40~600X；
目鏡：大視野WF10X(Φ22mm)、分劃目鏡10X (Φ22mm)，0.10mm/格；
無應力平場消色差物鏡PL（蓋玻片0.17）：4X/0.10/19.8工作距離、10X/0.25\5.0、40X/0.65\0.66（彈簧）、60X/0.80\0.45（彈簧）；
目鏡筒：三目鏡,傾斜30度，可進行100%透光攝影；

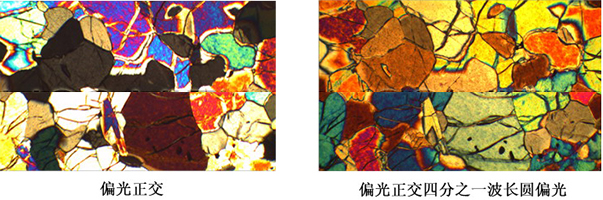

透射照明：可360度旋轉起偏器、有0、90、180、270四個讀數，鹵素?zé)粽彰鬟m用的集光器，光源6V30W鹵素?zé)袅炼瓤烧{(diào)，N.A.1.25可上下升降的阿貝聚光鏡、帶可變光欄，可附加圓偏光系統；
調焦機構：粗微動同軸調焦, 微動格值:2μm,帶鎖緊和限位裝置；
轉換器：四孔(轉換器中心位置可調)；
載物臺：旋轉式載物臺,直徑：Φ150mm，360度等分刻度,游標格值6'，中心可調，帶鎖緊裝置，工作臺有效垂直行程30mm；
中間接筒：帶刻度和游標的內置推拉式檢偏器, 可自由切換正常觀察與偏光觀察,90°旋轉，游標格值12'；
中間接筒：推入式勃氏鏡，中心可調；
中間接筒：λ補償器；
中間接筒：λ/4補償器；
中間接筒：石英鍥補償器；
配備系統：主機、PBAS數據分析系統、POS光學系統、品牌電腦、CCD、1X接口等；
二、PBAS偏光分析系統功能：
1、基本模塊：圖像采集、圖像處理、幾何測量、定倍打印、圖像拼接；
2、選購模塊：
2.1、粒度分析（手動測量直徑法）：測量顆粒的直徑，算出最大、最小、平均直徑，自動生成累積曲線（調整）、累積曲線（線性）、直方圖、頻率曲線等4種曲線，可保存和載入測量的過程；
2.2、空隙特征分析（手動測量面積法）：可以得出空隙面積，自動算出孔隙率，可保存和載入測量過程；
2.3、巖石薄片粒度分析（自動計算）：選擇六種顆粒顏色，搜索出想要分析的顆粒，計算出顆粒百分比，同時算出顆?？倲?shù)、顆粒平均直徑、平均截面積、平均截距、弗里特直徑、最小直徑、最大直徑、平均短軸長、長寬比大于0.5的顆粒比等數據；
2.4、鑄鐵薄片空隙特征分析（自動計算）：搜索出想要的空隙，自動算出孔隙率、自動算出空隙總數、最大空隙半徑、最小空隙半徑、平均空隙半徑等值；
2.5、金剛石圖像分析（自動計算）：搜索出想要的金剛石顆粒，軟件自動算出金剛石的面積百分比，同時算出空隙總數、最大空隙半徑、最小空隙半徑、平均空隙半徑等值；
2.6、粒度分析（顏色提取法）：選取6種顏色的顆粒，搜索出想要的顆粒，計算出顆粒百分比，同時算出顆?？倲?shù)、平均直徑、平均截面積、平均截距、弗里特直徑等值；
2.7、孔隙特征分析（顏色提取法）：選擇6中想要的空隙顏色，算出孔隙率，同時算出空隙總數、最大半徑、最小半徑、平均半徑等值；
2.8、礦物成份百分比測定（圖形分析）：選擇8種成份的顏色，設置每種成份的容差，軟件搜索出對應的阻止，并算出面積和面積百分比，可分析單圖也可以分析指定目錄下的所有圖像；
2.9、礦物成份百分比測定（魔術棒）：用魔術棒在巖石圖像上選擇需要分析的組織，算出面積和面積百分比；
2.10、顆粒掃描細分：可同時搜索出黑色和白色兩種顆粒，并算出每個顆粒的周長、面積、長軸、短軸、直徑、形狀比、顆粒類別等；




三、選配件：
1、轉換器：五孔(外向式滾珠內定位)；
2、無限遠無應力平場消色差物鏡PL：20X/0.40\工作距離8.8、60X/0.85\0.46；
3、移動尺：移動范圍30*25mm；
4、攝影接口：USB/VIDEO；
5、數碼相機接口；
6、CCD適配鏡：0.4X/0.5X/0.5X帶分劃；
四、選購生物分析系統功能：
1、基本模塊：圖像采集，處理，幾何測量，定倍打印，圖像拼接等基本功能；
2、選配模塊：
2.1、菌群分析：能夠分析出每個菌群的長軸、短軸、直徑、面積和計算出菌群的統計數據以及最大面積的菌群參數，分析比較大的菌群內部的顆粒情況，；
2.2、細胞分析：可分析出每個細胞的長軸、短軸、周長、面積，計算出細胞的統計數據以及最大面積細胞的參數；
2.3、圖像疊加：搜索出第一張生物圖像上被觀察對象的輪廓，然后裝入第二張圖像，軟件將第一張搜索出的輪廓線投影到第二張圖像上，同時計算出每個輪廓線投影范圍的長軸、短軸、周長、面積、像素個數、平均灰度等參數，自動算出疊加區間內的參數；
2.4、免疫組化：提取各個成份的基本色，并設置容差范圍，軟件搜索出該成分在圖像上對應的面積、百分比、顆粒數、平均灰度等參數，可一次性分析8種成份；
2.5、成份分析：提取各個成份的基本色，并設置容差范圍，軟件搜索出該成份在圖像上對應的面積、百分比、顆粒數、平均灰度等參數，可一次性分析40種成份；
2.6、顆粒分析：提取顆粒的基本色，設置容差范圍，軟件搜索出該成份在圖像上對應的長軸、短軸、直徑、面積、周邊色等參數；
五、選購熒光分析系統功能：
1、顏色通道：可分析藍、綠、紅、灰等四種通道的熒光圖像；
2、細胞分析：可用閾值分割的方式提取出細胞的輪廓；
3、細胞分割：可一鍵分割出黏連細胞；
4、細胞分析完成后，系統自動算出每個細胞的形態學參數；
5、融合圖像：載入保存的通道圖像，進行2個通道以上的圖像融合；
6、自動計算細胞的重合情況；
7、可利用自動載物臺進行圖像的自動拼接；
|
